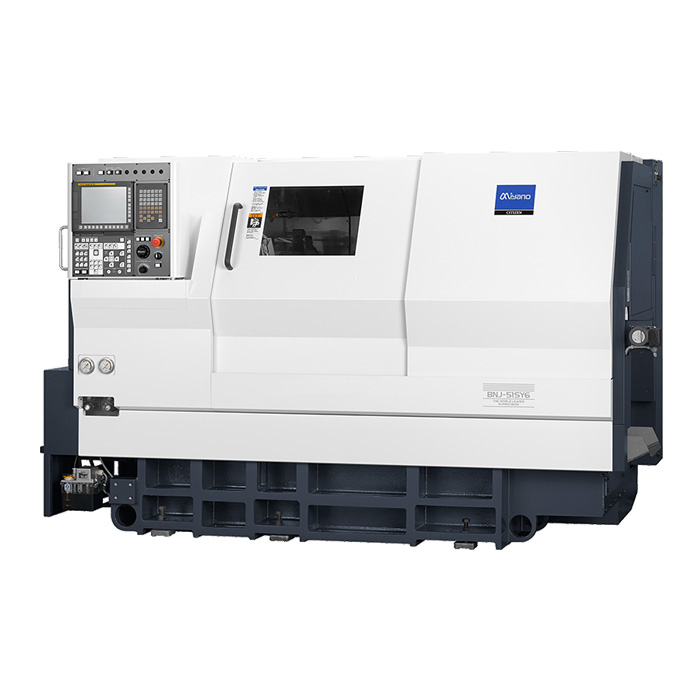

| BNJ 除了左右同時加工外,還能采用重疊加工，實現了高效率加工。大幅度縮短了加工時間。此外，SY型還能完成復合加工。
相對于主軸加工,通過副主軸的移動可實現重疊控制加工
通過偏芯夾具,可實現偏心零件的復合加工
利用主刀塔的Y軸功能，使側面加工變得更為簡單，大直徑螺孔以及凹凸部的加工得以實現
產品規格
| 機種 |
|
BNJ-42S5 |
BNJ-42SY5 |
BNJ-51SY5 |
| 加工能力 |
| 標準加工長度 |
SP1&SP2 |
100mm |
| 標準加工徑 (把握徑) |
SP1/SP2 |
ø42mm/ø42mm |
ø51mm/ø42mm |
| 移動行程 |
| 刀塔移動行程 |
X1軸 |
165mm |
| Z1軸 |
246mm |
| Y軸 |
- |
±40mm |
| 主軸移動行程 |
X2軸 |
70mm |
| Z2軸 |
525mm |
| 主軸 |
| 主軸旋轉速度 |
SP1 |
60～6,000 min-1 |
50～5,000 min-1 |
| SP2 |
50～5,000 min-1 |
| 彈簧夾筒型 |
SP1 |
H-S20、DIN173E |
H-S22、DIN177E |
| SP2 |
JPN、H-S16、DIN171E |
| 氣動卡盤型 |
SP1/SP2 |
5"/5"中空 |
6"/5"中空 |
| 刀具臺 |
| 刀具臺形式 |
HD1 |
12角轉塔 |
| HD2 |
6角轉塔 |
| 旋轉刀具(Opt.) |
| 旋轉刀具最大安裝數 |
|
12 |
| 旋轉速度 |
|
60～6,000 min-1 |
| 加工能力 |
鉆孔 |
ø13mm |
| 攻絲 |
M10×1.5(S45C-D) |
| 電動機 |
| 主軸馬達 |
SP1 Cs |
15/11kw (30分/連續) |
| SP2 Cs |
7.5/5.5kw (30分/連續) |
| 機床大小 |
| 機床高度 |
|
1,720mm |
| 機床面積 |
|
2,780×1,530mm (無切片輸送機) |
| 機床重量 |
|
5,500kg |
|
