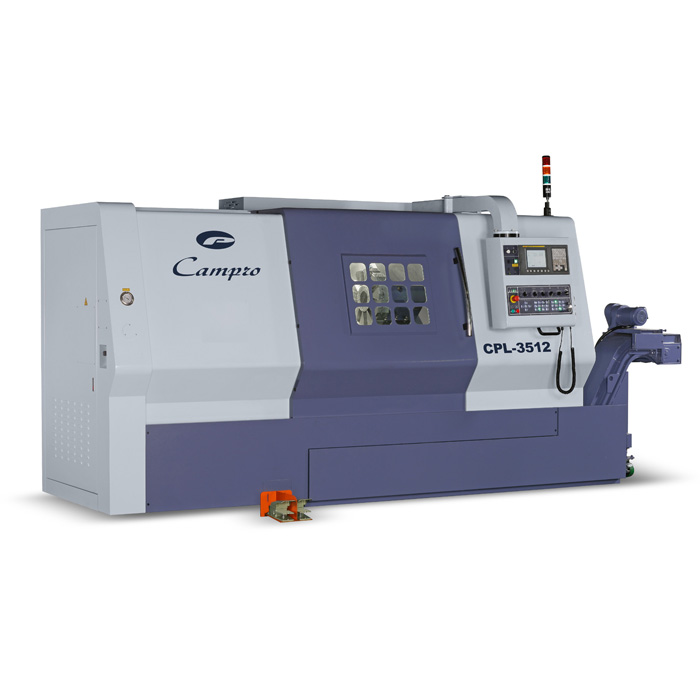

| CPL-3512 選擇凱柏CPL車床 C軸+動力刀座 MC系列車銑複合機，僅需一次工件定位，即可完成車、銑、鑽孔加工，省去重複上下料件的時間，降低人力與提升效率。
● 大馬力 AC 主軸馬達，高強度加工扭力表現，配合有效主軸頭散熱設計，使機臺長保最加切削特性。
● 標準配備12刀德製伺服動力刀塔，提供精密定位；換刀0.2秒，有效提昇加工效率。
● 標配手動油壓尾座，輔助長工件的夾持穩定性，亦提供可程式尾座、中心架、刀具偵測臂 等多樣選配功能，達到最佳化加工條件。
● 出廠前均依國際標準進行成品檢測，確保機臺品質穩定。
| 項目 |
單位 |
CPL-20MC |
CPL-30MC |
CPL-3512MC |
| 加工範圍 |
|
|
|
|
| 床身最大旋徑 |
mm |
540 |
570 |
700 |
| 床鞍最大旋徑 |
mm |
300 |
335 |
500 |
| 兩頂心距離 |
mm |
580 |
810 |
1000 |
| 最大加工長度 |
mm |
475 |
678 |
920 |
| 標準加工直徑 |
mm |
162 |
162 |
245 |
| 最大加工直徑 |
mm |
260 |
260 |
320 |
| X軸 |
|
|
|
|
| 行程 |
mm |
200+5 |
200+5 |
250+25 |
| 快送速度 |
m/min |
24 |
24 |
24 |
| Z軸 |
|
|
|
|
| 行程 |
mm |
475 |
678 |
980 |
| 快送速度 |
m/min |
24 |
24 |
24 |
| 主軸 |
|
|
|
|
| 主軸鼻頭 |
type |
A2-6 |
A2-8 |
A2-11 |
| 油壓夾頭 |
inch |
8“(10“) |
10“(12“) |
12“(15“) |
| 油壓夾頭通孔直徑 |
mm |
φ52 |
φ75 |
Φ117.5 |
| 主軸軸承直徑 |
mm |
100 |
130 |
170 |
| 主軸馬達 |
kw |
11/15 |
15/18.5 |
18.5/22 |
| 主軸轉速 |
rpm |
4200 |
3000 |
2000 |
| 刀塔 |
|
|
|
|
| 刀塔型式 |
type |
12-Servo |
12-Servo |
12-Servo |
| 刀把尺寸 |
mm |
VDI-40 |
VDI-40 |
VDI-50 |
| 換刀速度 |
sec. |
0.2 |
0.2 |
0.2 |
| 尾座 |
|
|
|
|
| 心軸外徑 |
mm |
φ80 |
φ80 |
φ100 |
| 頂心行程 |
mm |
120 |
120 |
120 |
| 莫式錐度 |
type |
MT-#4 |
MT-#4 |
MT-#5 |
| 其它規格 |
|
|
|
|
| 佔地面積(含排屑機) |
mm |
3420x1785 |
3945x1785 |
4540x2075 |
| 機器重量 |
kg |
4500 |
5000 |
6500 |
| 最大機器高度 |
L |
110 |
110 |
250 |
| 電力容量 |
KVA |
25 |
30 |
30 |
|
